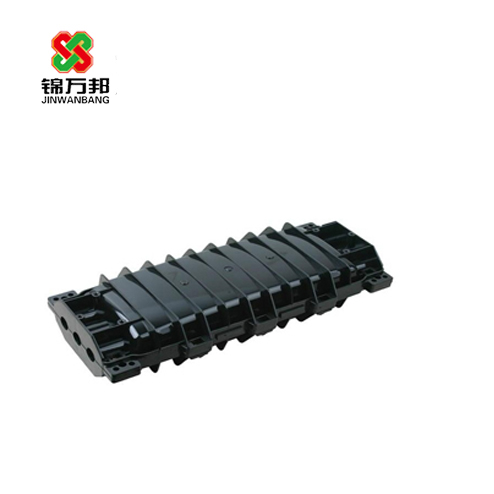

光纜接頭盒
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
gpj型光纜接頭盒是根據用戶的要求進行不斷改進和完善，為優良的語音、圖像及數據傳輸提供了質量保證?？沙浞譂M足光纜主干線及配線光纜網絡的需要，也可滿足光纜架空、地下直埋、大樓入口處掛璧、管道和人井內安裝施工的要求。本接頭盒可用于光纜直通接續和大容量分岐接續，并起到保護光纜接頭的作用。
| |
特 點： 塑料件均采用更優聚碳酸酯 緊固件及結構件均采用更優不銹鋼材料 二次壓纜技術，確保盒內光纖無附加衰耗 產品穩固可靠，外觀精美 產品具有多次復用和擴容功能 安裝方便、密封性/水密性好 | 應 用： 光纖通信系統 光纖接入局域網 光纖數據傳輸 室內光纖網絡配線系統
|
 |  |

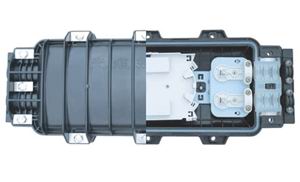

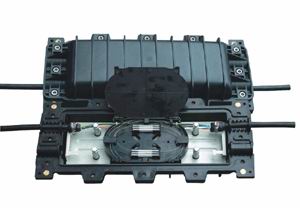

接頭盒內部構造圖 | 光纜接續內部盤纖示意圖 |
 |  |

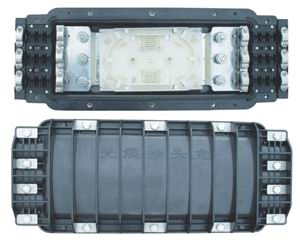

二進二出接頭盒 | 接頭盒正面俯視圖 |
科學的原材料選擇和配方 gpj型光纜接頭盒外殼及主體結構件斜口插板、熔接盤、光纜固定架都采用高強度的工程塑料----阻燃聚碳酸脂，經科學合理的配方，注塑成型。該產品能有效地阻止大自然中熱、冷、光、氧和微生物引起的材料老化，并且具有優良的力學強度，堅固的光纜接頭盒外殼及主體結構件能夠忍受惡劣的大自然環境中強烈的溫度變化，同時起到阻燃、防水、震動、撞擊、光纜拉伸、扭曲等得到保護，能適應任何的自然環境使用。創新的防水彈性連體密封件 gpj型系列光纜接頭盒采用防水彈性連體密封技術。本產品經公司技術開發部精心研究，經過幾百次的試驗，成功地開發了防水彈性連體密封件，選用高質量彈性體橡膠密封材料，用模具一次成型，使產品結合面無接縫，密封性能保證，又能達到多次重復開啟，重復使用，解決了施工難題，還配置大容量的光纜分歧進出孔，既可滿足目前容量的要求，又能滿足將來光纜的擴容增量的需求，本公司接頭盒拆裝快速方便，并能長時間承受大自然強烈的溫度變化，保持密封性能良好。本防水彈性連體密封件屬國內創，國際L先，并在中國西北、東北和南方通信網絡中大量使用。 可靠的光學性能和抗電氣性能 gpj型系列光纜接頭盒體內結構寬敞，熔接盤采用疊加式，配置靈活，安裝簡單，光纖彎曲半徑完全達到國際標準，光纜接頭盒底部為余留光纖的盤繞設計一定的空間和線環，光纖在接頭盒內無衰減變化。公司生產的光纜接頭盒體內固定基座采用高強度的工程塑料注塑成型，耐電壓強度及J緣電阻完全符合國際標準。 多制式的光纜分歧 gpj型光纜接頭盒和其配套的大容量、多分歧防水彈性連體密封件，多可以配置八個光纜進出孔，可以滿足光纜配線多進多出的需要。 主要性能及指標: ★ 光學性能：無附加衰減； ★ 密封性能：充氣壓力為100kpa±5 kpa，浸泡清水中15min無氣泡逸出； ★ 拉伸：能承受＞1000n的軸向拉伸力； ★ 壓扁：能承受2000n/10cm壓力1min； ★ 沖擊：能承受16n.m沖擊三次； ★ 使用壽命：＞20年； ★ J緣電阻：沉入1.5m深的水中浸泡24h，盒內J緣電≥2×10mω/500v（dc）； ★ 抗電強度：沉入1.5m深的水中浸泡24h，盒內施加15kv（dc）1min不擊穿、無電弧。 ★ 環境溫度：-40c—+55c； ★ 大氣壓力：70kpa—106kpa。 | |
| 光纜接續工作流程表： | |
工 作 項 目內 容備 注光纜準備工作光纜標識分清顏色，束管及纜號切割光纜注意長度剝除光纜外包層勿折傷中芯束管切割光纜加強鋼絲芯勿折傷中芯束管光纜固定固定密封橡膠芯 固定光纜夾箍 固定光纜加強鋼絲芯 光纖連接連接光纖 盤留光纖注意盤留弧度閉合固定 固定整件 固定密封件 固定光纜接續盒 緊固抱夾 | |
