柔性電纜和卷筒電纜的區別
柔性電纜是一種專為頻繁彎曲、扭轉或移動場景設計的特種電纜，其核心設計目標是保證在動態使用中保持穩定傳輸性能。以下是其核心特點、性能及應用場景的詳細分析：
---

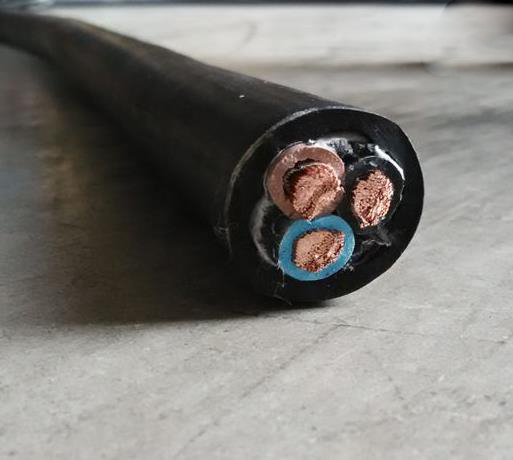

### **一、結構特點**
1. **導體設計**
- 采用多股超細無氧銅絲（通常為6類導體，IEC 60228標準），按高密度絞合（如束絞+復絞工藝），顯著提升柔韌性和抗疲勞性。
- 導體直徑通常在0.08-0.15mm，絞合節距優化以平衡導電率與抗彎折能力。
2. **絕緣材料**
- **熱塑性彈性體（TPE）**：硬度范圍60-90 Shore A，兼具橡膠彈性與塑料加工性，耐油、耐候性好。
- **硅橡膠（Silicone）**：耐溫-60℃~+200℃，高回彈性，適用于極端溫度環境。
- **聚氨酯（PUR）**：耐磨性優異（可達PVC的10倍以上），抗撕裂，適用于拖鏈系統。

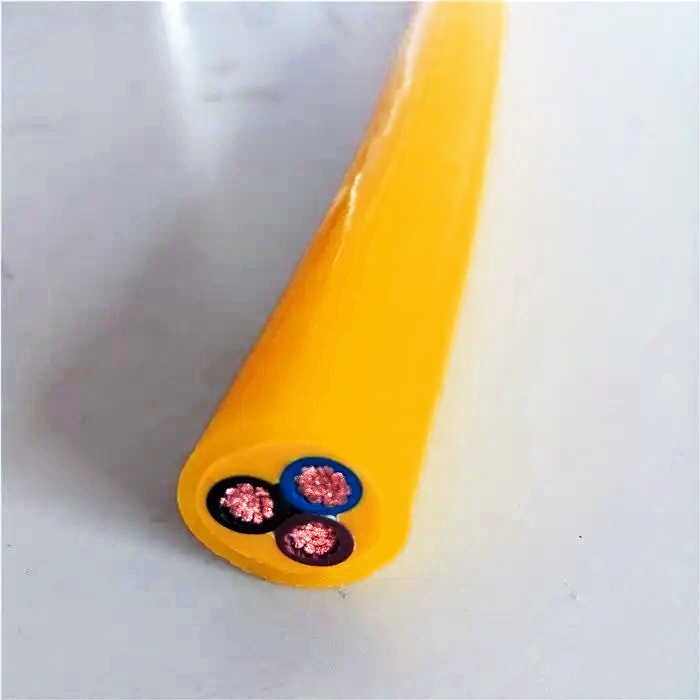

3. **屏蔽與護套**
- **屏蔽層**：鍍錫銅絲編織屏蔽（覆蓋率≥85%）或鋁箔麥拉帶+排流線組合，抑制電磁干擾（EMI/RFI）。
- **外護套**：PUR或特殊改性PVC，抗UV、耐水解，表面低摩擦系數（如PUR的動摩擦系數≤0.3）。

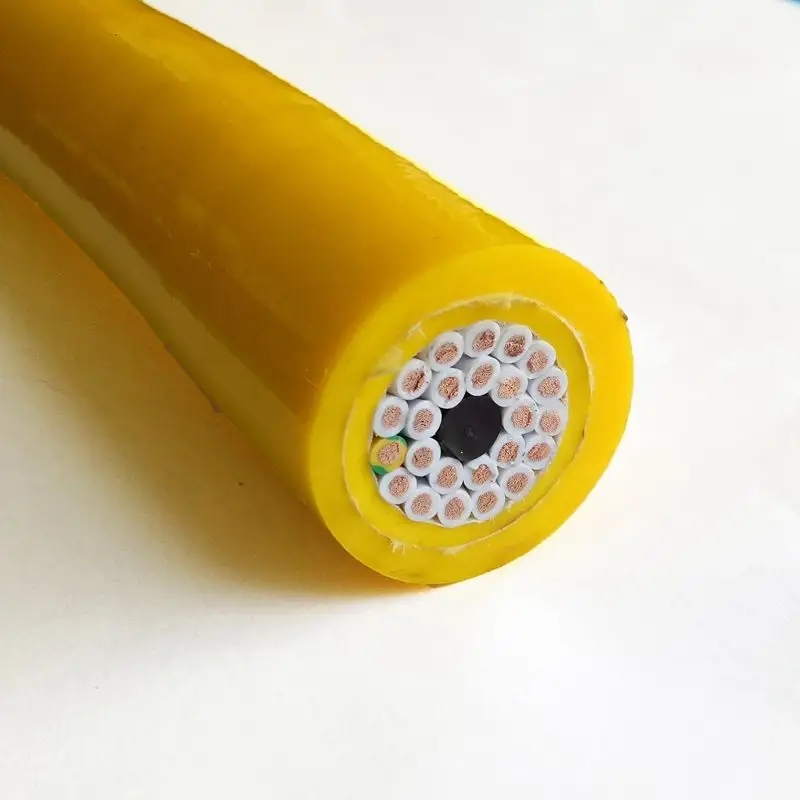

4. **抗扭結構**
- **芯線分層設計**：動力線、信號線分層排列，中心填充凱夫拉纖維抗拉元件，降低扭轉應力。
- **螺旋纏繞技術**：線對以螺旋狀繞中心加強件排布，允許±180°/m扭轉角度。
---
### **二、關鍵性能參數**
1. **動態彎曲壽命**
- **拖鏈應用**：≥500萬次彎曲（測試標準：EN 60228-5，行程1m，加速度50m/s2）。
- **扭轉應用**：耐受±180°/m扭轉，循環次數＞100萬次（如機器人關節電纜）。
2. **機械強度**
- **抗拉強度**：凱夫拉纖維增強后，斷裂強度可達2000-5000N（視截面尺寸）。
- **耐磨性**：PUR護套Taber磨耗測試≤50mg/1000轉（CS-10輪，1kg負載）。
3. **環境適應性**
- **溫度范圍**：硅橡膠型可達-60℃~+200℃，常規PUR型-30℃~+90℃。
- **耐化學性**：通過UL 758耐油測試（IRM 903油浸泡7天，體積變化率＜50%）。
- **阻燃等級**：符合UL 1685 VW-1或IEC 60332-1垂直燃燒。
4. **電氣性能**
- **耐壓等級**：300/500V至0.6/1kV，局部放電＜5pC（1.5U?下）。
- **傳輸損耗**：高頻應用（如伺服電纜）特性阻抗120Ω±10%，衰減≤0.15dB/m@100MHz。
---
### **三、典型應用場景**
1. **工業自動化**
- 拖鏈系統（電纜軌道）：注塑機、CNC機床，要求耐油污與高頻次彎曲（＞1000次/小時）。
- 機器人第七軸（地軌）：需承受持續往復運動，電纜需內置抗拉纖維。
2. **特種設備**
- **醫療影像設備**：如CT機滑環電纜，需通過FDA認證，低噪音傳輸。
- **工程機械**：挖掘機臂架布線，耐受振動（IEC 60068-2-6，5-500Hz，5g）。
3. **新能源領域**
- 光伏跟蹤支架：每日數百次角度調節，電纜需耐UV及-40℃低溫。
- 充電機器人：移動充電樁電纜，要求IP67防護與抗碾壓。
---
### **四、選型與安裝要點**
1. **選型依據**
- **彎曲半徑**：動態使用時***小彎曲半徑通常為6-8倍電纜外徑（如igus CF29系列為7.5×D）。
- **填充率**：拖鏈內電纜占用面積應＜50%，避免線間摩擦生熱。
2. **安裝規范**
- **應力消除**：固定端使用應力錐或彎曲保持段（長度≥20×D）。
- **運動方向**：避免電纜在拖鏈中扭曲，推薦S型或水平往復布局。
3. **認證要求**
- **行業認證**：機器人電纜需通過TüV萊茵2.Pfg 2577/08.16測試，醫療設備需符合ISO 13485體系。
- **環保標準**：RoHS 2.0、REACH SVHC（鄰苯二甲酸鹽＜0.1%）。
