熱電偶補償導線分類和冷端處理方法
作者：zzjt 添加時間：2022-02-05 14:32:15
熱電偶的分類及補償導線
熱電偶根據所用材質不同可分為S、R、B、K、N、E、J、T8種標準化熱電偶。而煉鋼中經常使用的是S、R、B這三種熱電偶。
煉鋼中常用的熱電偶的材料
熱電偶分度號熱電極材料
S 型 鉑銠 10-鉑
R 型 鉑銠13-鉑
B 型 鉑銠30-鉑銠6

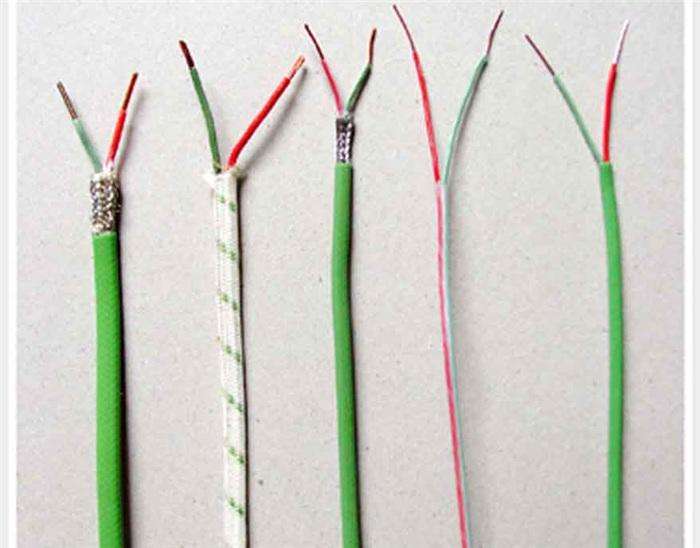

在熱電偶中還有一個比較重要的材料─補償導線，用它們將熱電偶與測量裝置聯接，以補償熱電偶連接處的溫度變化所產生的誤差，補償導線應因芯線合金絲材質不同分為延 長型和補償型兩種，我們通常使用的是補償型。
零點遷移法
例：用動圈儀表配合熱電偶測溫時，如果把儀表的機械零點調到室溫TH的刻度上,在熱電動勢為零時，指針指示的溫度值并不是0℃而是TH。而熱電偶的冷端溫度已是TH,則只有 當熱端溫度T=TH時，才能使EAB(T,TH)=0，這樣，指示值就和熱端的實際溫度一致了。這種辦法非常簡便，而且一勞永逸，只要冷端溫度總保持在TH不變，指示值就******正確。
冷端補償器法
利用不平衡電橋產生熱電勢補償熱電偶因冷端溫度變化而引起熱電勢的變化值。
軟件處理法
對于計算機系統，不必全靠硬件進行熱電偶冷端處理。例如冷端溫度恒定但不為0℃的情況，只需在采樣后加一個與冷端溫度對應的常數即可。
對于T0經常波動的情況，可利用熱敏電阻或其它傳感器把T0信號輸入計算機，按照運算公式設計一些程序，便能自動修正。后一種情況須***考慮輸入的采樣通道中除了熱電動 勢之外還應該有冷端溫度信號，如果多個熱電偶的冷端溫度不相同，還要分別采樣，若占用的通道數太多，宜利用補償導線把所有的冷端接到同一溫度處，只用一個冷端溫度傳感 器和一個修正T0的輸入通道就可以了。冷端集中，對于提高多點巡檢的速度也很有利。
熱電偶根據所用材質不同可分為S、R、B、K、N、E、J、T8種標準化熱電偶。而煉鋼中經常使用的是S、R、B這三種熱電偶。
煉鋼中常用的熱電偶的材料
熱電偶分度號熱電極材料
S 型 鉑銠 10-鉑
R 型 鉑銠13-鉑
B 型 鉑銠30-鉑銠6
在熱電偶中還有一個比較重要的材料─補償導線，用它們將熱電偶與測量裝置聯接，以補償熱電偶連接處的溫度變化所產生的誤差，補償導線應因芯線合金絲材質不同分為延 長型和補償型兩種，我們通常使用的是補償型。
零點遷移法
應用領域：如果冷端不是0℃，但十分穩定(如恒溫車間或有空調的場所)。
例：用動圈儀表配合熱電偶測溫時，如果把儀表的機械零點調到室溫TH的刻度上,在熱電動勢為零時，指針指示的溫度值并不是0℃而是TH。而熱電偶的冷端溫度已是TH,則只有 當熱端溫度T=TH時，才能使EAB(T,TH)=0，這樣，指示值就和熱端的實際溫度一致了。這種辦法非常簡便，而且一勞永逸，只要冷端溫度總保持在TH不變，指示值就******正確。
冷端補償器法
利用不平衡電橋產生熱電勢補償熱電偶因冷端溫度變化而引起熱電勢的變化值。
軟件處理法
對于計算機系統，不必全靠硬件進行熱電偶冷端處理。例如冷端溫度恒定但不為0℃的情況，只需在采樣后加一個與冷端溫度對應的常數即可。
對于T0經常波動的情況，可利用熱敏電阻或其它傳感器把T0信號輸入計算機，按照運算公式設計一些程序，便能自動修正。后一種情況須***考慮輸入的采樣通道中除了熱電動 勢之外還應該有冷端溫度信號，如果多個熱電偶的冷端溫度不相同，還要分別采樣，若占用的通道數太多，宜利用補償導線把所有的冷端接到同一溫度處，只用一個冷端溫度傳感 器和一個修正T0的輸入通道就可以了。冷端集中，對于提高多點巡檢的速度也很有利。
